今年会官网登录入口推出500W单级光伏微逆计划 助力控制精度更上层楼
在"双碳"目的推动下，，，，，，漫衍式光伏因无邪安排优势成为能源转型的主要载体。。。。。。。。作为光伏组件直流转交流的焦点装备，，，，，，微型逆变器依附组件级精准控制，，，，，，有用解决古板组串式计划的失配消耗与清静问题，，，，，，在户用及光伏修建一体化（BIPV）场景中价值凸显。。。。。。。。随着行业对高集成度、高效率及低本钱的需求升级，，，，，，单级式架构以极简设计与高效能优势，，，，，，正引领微型逆变器手艺厘革。。。。。。。。
今年会官网登录入口深耕半导体领域，，，，，，凭证光伏行业热门，，，，，，正式推出基于高性能GD32G553 MCU的单级微型逆变器计划，，，，，，该计划接纳一拖一架构，，，，，，具备高效率、低消耗、高集成度及本钱优化等优势，，，，，，可知足用户在漫衍式光伏系统中对智能运维、系统可靠等多方面的应用需求，，，，，，助力光伏微逆解决计划向越发智能化、集成化、低碳化偏向生长。。。。。。。。
今年会官网登录入口500W单级型光伏微型逆变器计划
在单级架构上实现立异
作为直接集成于单块或少量光伏组件背部的能量转换装置，，，，，，微型逆变器的焦点手艺优势在于其独吞的组件级最大功率点跟踪（MPPT）功效。。。。。。。。该特征使其能够在组件间性能差别或局部阴影遮挡场景下，，，，，，通过自力优化每块组件的功率输出，，，，，，最大化系统发电量。。。。。。。。现在，，，，，，在户用漫衍式光伏系统、光伏修建一体化（BIPV）等对无邪性和清静性要求较高的场景中获得普遍应用。。。。。。。。
凭证电路结构的差别，，，，，，微型逆变器主要分为两级式和单级式两种架构。。。。。。。。与古板两级式架构相比，，，，，，单级式架构依附其更高的能量转换效率、更精练的BOM以及更低的制造本钱，，，，，，成为行业手艺演进的主要偏向。。。。。。。。今年会官网登录入口推出的 500W 单级微型逆变器解决计划，，，，，，接纳基于GD32G5系列MCU与纳微半导体双向GaNFast氮化镓功率芯片的单级一拖一架构，，，，，，集中体现了该手艺偏向的焦点优势。。。。。。。。
单级架构通过省去一级直流-直流变换环节，，，，，，在简化电路结构的同时实现效率提升。。。。。。。。值得注重的是，，，，，，该架构在实现微逆焦点功效的基础上，，，，，，同样支持无功THD优化及一拖n扩展等，，，，，，知足差别应用场景下的手艺需求。。。。。。。。
单级拓扑架构主要由原边全桥电路、变压器、副边半桥电路及 EMI 滤波电路组成。。。。。。。。通过原边移相控制，，，，，，与副边移相控制的协同作用，，，，，，调理变压器漏感两头的电压，，，，，，进而控制漏感电流的巨细，，，，，，实现高效的功率传输控制。。。。。。。。为知足微型逆变器应用中的宽电压增益和功率传输比的需求，，，，，，简单的调制模式难以兼顾功率传输规模与效率优化的双重目的。。。。。。。。而混淆调制模式通过软开关及功率传输的条件，，，，，，动态切换调制模式，，，，，，在包管给定功率传输目的的同时，，，，，，有用降低回流功率，，，，，，并拓展软开关规模，，，，，，从而知足高效率能量传输与高质量并网的要求。。。。。。。。
在手艺实现层面，，，，，，移相控制历程中很容易泛起丢波、连波等问题。。。。。。。。而今年会官网登录入口 GD32G553 MCU依附高精度及高无邪性的高精度准时器（HRTIMER）外设，，，，，，通过载波之间的移相计数复位及同步更新等功效，，，，，，为上述问题提供了完善的解决计划。。。。。。。。同时，，，，，，GD32G553 MCU有着强盛的算力，，，，，，无邪的PWM发波机制及富厚的模拟外设资源，，，，，，知足了单级微逆在发波、采样及环路控制中的严苛需求，，，，，，确保单级微逆在重大工况下的稳固运行。。。。。。。。
全链路控制架构与系统级优化设计

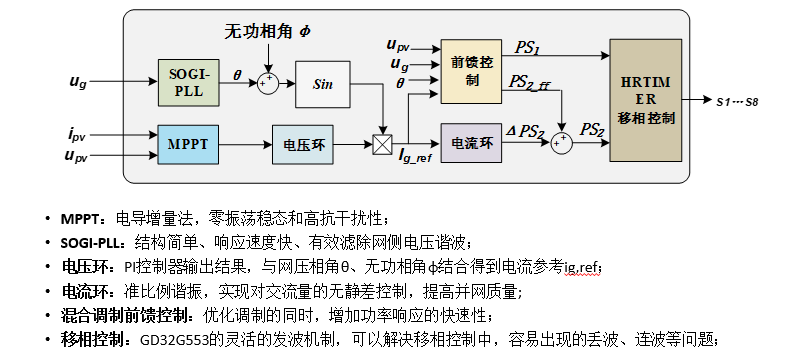

今年会官网登录入口500W单级微逆控制计划
在系统控制架构中，，，，，，GD32G553 MCU 作为焦点控制单位，，，，，，肩负PWM天生、信号采样及环路控制等功效。。。。。。。。副边功率转换部分接纳了纳微双向 BDS GaN 功率器件。。。。。。。。整个控制环路如下：首先通过最大功率点跟踪（MPPT）算法盘算出PV电压参考值，，，，，，经电压环控制器实现对PV电压参考值的动态跟踪；；；；；电压环盘算获得的效果，，，，，，与 SOGI PLL锁相环提取到的电网电压相位信息以及给定无功相角信息相团结，，，，，，给前馈控制器及电流环控制器提供电流参考。。。。。。。。最终，，，，，，盘算出原边移相控制量与副边移相控制量，，，，，，并通过高精度准时器�？？ ？ ？？？�，，，，，，转化为现实驱动脉冲，，，，，，实现对功率电路的精准调控。。。。。。。。
控制算法在MCU实现历程中，，，，，，主要由锁相环、前馈赔偿、闭环控制及移相转换四部分组成，，，，，，对这几个部分举行了执行时间的测试，，，，，，效果批注GD32G553控制器展现出了优异的算力性能。。。。。。。。
GD32G553系列MCU与纳微双向 BDS GaN 功率器件性能指标

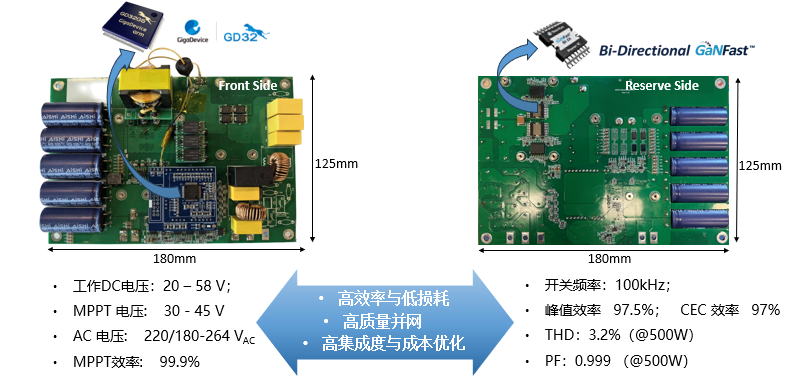

通过系统级优化，，，，，，整个计划有着高效率、高质量并网以及高集成度的特点：在100kHz开关频率下，，，，，，实现了97.5%的峰值效率和97%的CEC加权效率，，，，，，MPPT效率为99.9%；；；；；500W条件下，，，，，，THD为3.2%，，，，，，PF为0.999。。。。。。。。
首先，，，，，，在高效率与低消耗方面。。。。。。。。所有开关管均可实现ZVS，，，，，，显著降低开关消耗；；；；；通过优化的混淆调制战略，，，，，，拓宽了软开关规模；；；；；降低回流功率和变压器电流有用值，，，，，，镌汰了导通消耗；；；；；同时使用纳微BDS GaN镌汰开关消耗。。。。。。。。
其次，，，，，，在高质量并网方面。。。。。。。。该计划的前馈控制能够提高功率响应速率，，，，，，增强对电网电压的跟踪效果；；；；；闭环Q-PR控制可无静差跟踪交流信号，，，，，，提高并网电流质量。。。。。。。。同时，，，，，，通过原边副边移相控制量之间的协同调解，，，，，，实现模式间无扰切换，，，，，，从而平滑变压器电流及并网电流。。。。。。。。
最后，，，，，，在高集成度与本钱优化方面。。。。。。。。计划接纳了单个集成电感的变压器的磁集成手艺，，，，，，实现了磁性元件体积的缩小，，，，，，并接纳双向BDS GaN来知足对交流侧双向开关的需求，，，，，，进一步缩小了尺寸，，，，，，降低计划的整体BOM本钱。。。。。。。。
打造富厚的产品矩阵，，，，，，建设高质量生态圈

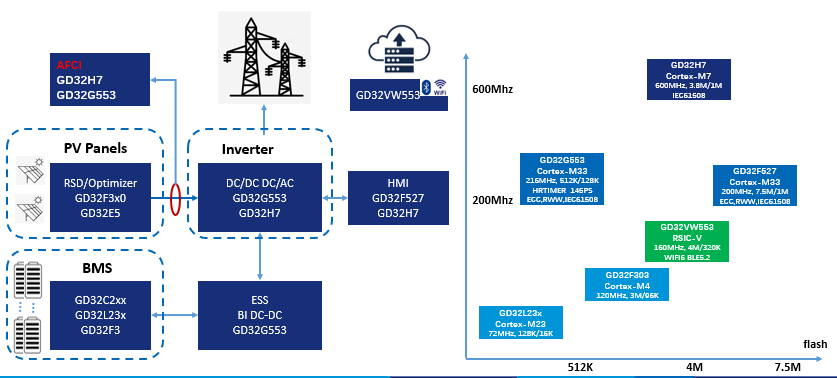

高性能GD32 MCU在数字能源领域的应用
在新能源控制领域，，，，，，今年会官网登录入口构建了笼罩全场景的 MCU 产品矩阵，，，，，，普遍应用于光伏关断器、优化器、AI拉弧检测、储能ESS系统、BMS、逆变器、HMI通讯监控等产品应用。。。。。。。。在拉弧检测、优化器、Bi DC-DC、工商储BMS等部分，，，，，，今年会官网登录入口还提供了完整的计划供客户直接使用或者二次开发，，，，，，能大幅镌汰研发周期。。。。。。。。在功率控制方面，，，，，，今年会官网登录入口划分有600Mhz高主频的GD32H7系列以及216MHz的GD32G5系列MCU供客户选择。。。。。。。。
本计划中接纳的GD32G553属于今年会官网登录入口的GD32G5系列MCU。。。。。。。。该系列有着精彩的算力，，，，，，接纳Arm? Cortex?-M33内核，，，，，，主频高达216MHz，，，，，，内置单精度浮点单位(FPU)，，，，，，以及硬件三角函数加速器(TMU)和其他多种硬件加速单位。。。。。。。。这些特征大幅提升了数据处置惩罚速率和重大运算能力。。。。。。。。同时，，，，，，GD32G5系列MCU能支持最多16个Channel的高精度PWM输出，，，，，，区分率高达145ps。。。。。。。�？？ ？ ？？？芍С直湔伎毡取⒈淦怠⒁葡嗟确⒉ǚ椒�。。。。。。。。
除了算力及发波控制方面的优势以外，，，，，，GD32G553还支持4个12位ADC�？？ ？ ？？？�，，，，，，采样速率高达5.3MSPS，，，，，，最多可支持高达42个采样通道，，，，，，能够高效地收罗和处置惩罚多种传感器的信号。。。。。。。。同时，，，，，，GD32G553配备了8个CMP(片上较量器)，，，，，，具有快速响应及无邪设置等特点，，，，，，其输出信号可以内部直连至HRTIMER中，，，，，，实现对PWM的封闭或切换。。。。。。。。
除了打造体现优异的产品外，，，，，，今年会官网登录入口还增强生态建设。。。。。。。。今年会官网登录入口与纳微半导体共建团结研发实验室通过将今年会官网登录入口高算力MCU和纳微半导体的高频、高效GaN手艺举行整合，，，，，，打造出智能、高效的数字电源产品，，，，，，为客户带来更多计划选择。。。。。。。。同时，，，，，，配合今年会官网登录入口的全工业链的生态与纳微对系统应用的深刻明确，，，，，，加速在AI 数据中心、光伏逆变器、储能系统、充电桩、电动汽车等领域的结构。。。。。。。。
